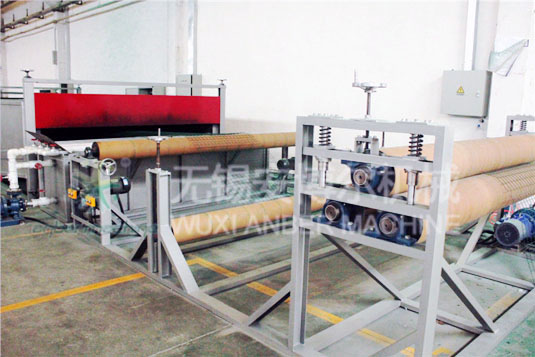

1. 工件名称：电焊网片； 2. 工件用途：用于公路、铁路、工厂做护栏； 3. 工件最大尺寸：长30000mm × 宽2500mm； 4. 产量：≥3-5m/分； 5. 热源：电加热； 6. 设备用电：装机容量170kw; 平均功率约150kw； 7. 耗水量：2.5-3.0m3/h（循环水）； 8. 涂装方式：流化床自动浸粉； 9. 场地情况：30×10×5m（L×W×H）; 工艺流程：①人工上卷 → ②工件预热 → ③自动浸塑 → ④塑粉固化 → ⑤产品水冷却 → ⑥人工下件 → ⑦人工产品修整 → ⑧产品检验 → ⑨产品包装; 流程简述：工件先进入预热烘道预热，预热后工件进行浸塑处理，而后进入固化烘道固化，烘道采用燃气加热。
卷网浸塑线布局图：

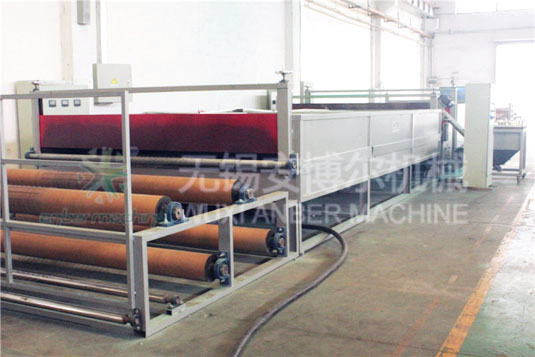

1. 电加热式预热烘道、固化烘道：
1.1预热烘道
设备外形尺寸：长5400×宽2540×高1510（mm）； 设备保温层：200mm，保温材料岩棉.； 设备基本组成材料：1.5、2.0（mm）铁板，骨架材料3#、4#、5#角钢； 设备的设计保温性能: ≤400℃.
1.2 固化烘道
设备外形尺寸：长4300×宽2880×高1980（mm）； 设备保温层：150mm,保温材料岩棉； 设备基本组成材料：材料：1.5、2.0（mm）铁板，骨架材料3#、4#、5#角钢； 设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、抽芯铆钉、螺丝等连接方式，拼装组合而成； 设备的设计保温性能：≤300℃
1.3. 预热烘道电加热设备
1.4固化烘道电加热设备； 2. 浸塑流化床设备，震动装置； 2.1浸塑流化床
2. 浸塑流化床设备，震动装置

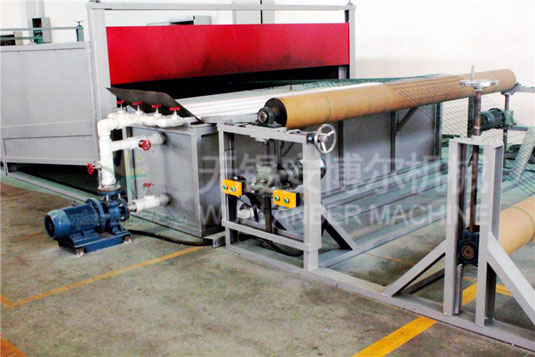

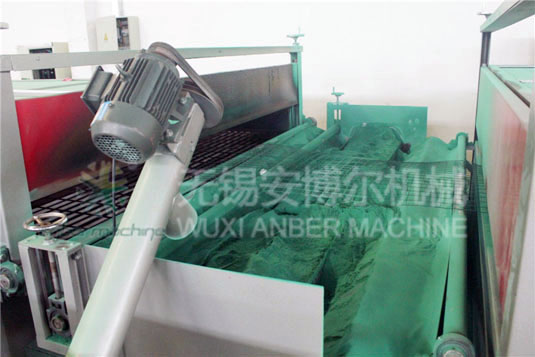

2.1浸塑流化床
型号尺寸：长2900×宽800×高1200（mm）； 设备基本组成材料：1.5、2.0（mm）铁板，40×60方钢管，4#角钢，螺丝及专用滤布； 设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、螺丝等连接方式组合而成； 加粉、回粉装置机械部件明细表
2.2 震动装置
设备基本组成材料;10mm铁板，骨架材料5#角钢、5#槽钢，及机械部件； 设备结构及组成方式：由基本组成材料经机械加工成型，通过焊接、螺丝等连接方式组合而成。
2.4除尘装置
2.5喷淋装置
3. 卷网输送设备系统
4. 收网机
5. 电源控制、自动程序控制、烘道温度控制

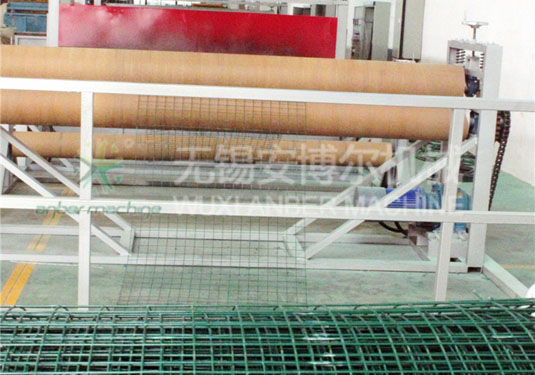

浸塑卷网应用：
浸塑处理后卷网 浸塑卷网 浸塑前卷网 卷网浸塑成品
